les diodes: Le redresseur en pont

 Le redresseur en pont

Figure 01: redresseur en pont

La figure 01 représente un redresseur en pont. Il ressemble au redresseur double alternance car il donne une tension de sortie redressée double alternance. Les diodes D1 et D2 conduisent pendant la demi-période positive, et D1 et D2 conduisent pendant la demi-période négative. Par conséquent, le courant redressé existe pendant les deux demi-cycles.

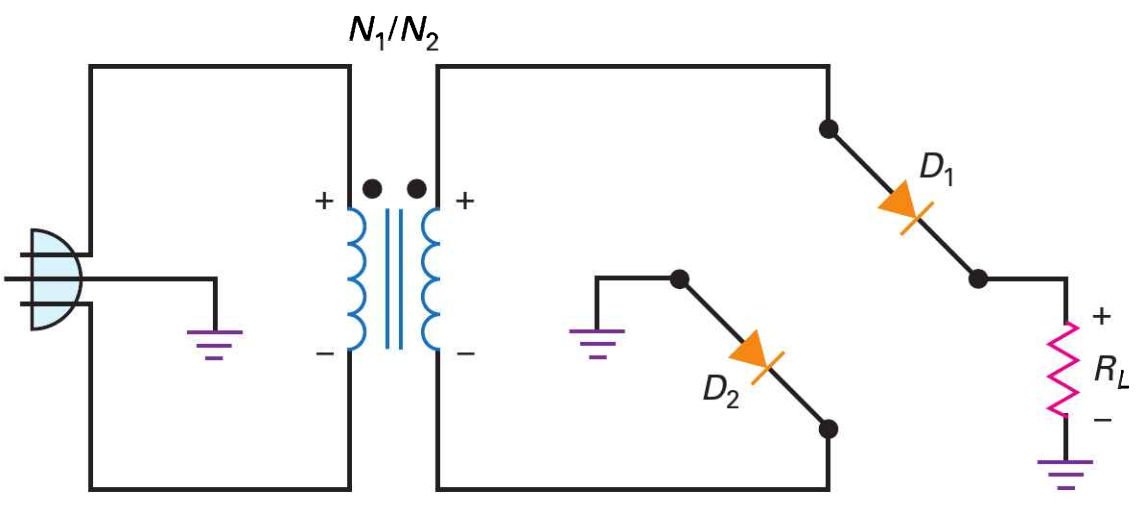

Figure 02: circuit équivalent pour alternance positive

La figure 02 montre le circuit équivalent pour la demi-période positive. D1 et D2 conduisent et fournissent une tension positive sur la charge repérée par les + et - de polarité de la résistance. À titre d'aide-mémoire, imaginons D2 court-circuitée, le circuit redevient un redressement simple alternance déjà familier.

Figure 03: circuit équivalent pour alternance négative

La figure 03 montre le circuit équivalent pendant la demi-période négative. D3 et D4 sont polarisées en direct et fournissent une tension positive sur la charge. Si la diode D3 est court-circuitée, le circuit ressemble à un redresseur simple alternance. Le redresseur en pont agit comme deux redresseurs simple alternance mis dos à dos.

Durant le cycle complet, la tension sur la charge présente la même polarité et le courant de sortie le même sens. Le circuit a transformé la tension AC d'entrée en une tension de sortie ondulée, comme le montre la figure 04.

Figure 04: signal de sortie

L'avantage de ce type de redressement par rapport au redressement double alternance précédent est qu'il n'y a pas de prise médiane, la totalité de la tension secondaire est utilisée.

Valeur moyenne et fréquence de sortie

Le redressement en pont donne la même forme d'onde que le redressement double alternance, donc les expressions de la tension moyenne et de la fréquence de sortie sont : V_DC = 2V_DC /π et f_out = 2_in

La valeur moyenne est 63,6 % de la valeur crête et la fréquence de sortie est 120 Hz pour une fréquence de réseau égale à 60 Hz.

L'avantage du redresseur en pont est que toute la tension secondaire se retrouve à l'entrée du redressement. Avec le même transformateur, on obtient deux fois plus de tension crête et de tension moyenne. Cela compense le fait de devoir utiliser deux diodes supplémentaires. En réalité, le redresseur en pont est beaucoup plus utilisé que le redresseur double alternance.

Incidemment, le redressement double alternance a été employé bien avant le redressement en pont. C'est pour cette raison qu'il a le nom de double alternance même si le second est double alternance lui aussi. Pour le distinguer, on trouve parfois dans la littérature les noms de redresseur double alternance conventionnel, redresseur à deux diodes ou redresseur à point milieu.

Deuxième approximation et autres pertes

Puisque le redresseur en pont présente deux diodes dans le sens passant, la tension crête de sortie est la suivante.

Redresseur en pont:V_p(out) = V_p(in)- 1,4 V

On a enlevé deux chutes de tension de diodes de la valeur crête pour obtenir une valeur plus précise de la tension crête de sortie. Les trois types de redresseurs et leurs propriétés.
