Les inducteurs sont fabriqués dans une variété de formes et de tailles. Fondamentalement, ils se répartissent en deux catégories générales : fixes et variables.

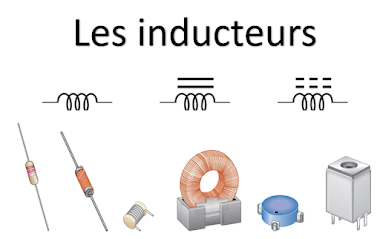

Les inducteurs fixes et variables peuvent être classés en fonction du type de matériau de base. Trois types courants sont le noyau d'air, le noyau de fer et le noyau de ferrite. Chacun a un symbole unique, comme indiqué:
Les inducteurs réglables (variables) ont généralement un réglage à vis qui déplace un noyau de ferrite coulissant vers l'intérieur et l'extérieur, modifiant ainsi l'inductance. Il existe une grande variété d'inducteurs, et certains sont illustrés à la figure
Les petites inductances fixes sont souvent encapsulées dans un matériau isolant qui protège le fil fin de la bobine.
Les inductances encapsulées ont une apparence similaire à une résistance.
