La loi d'Ohm
La loi d'Ohm La réactance d'un condensateur est analogue à la résistance d'une résistance. En fait, les deux sont exprimés en ohms. Puisque R et XC sont des formes d'opposition au courant. La loi d'Ohm s'applique aussi bien aux circuits capacitifs qu'aux circuits résistifs
Lors de l'application de la loi d'Ohm dans les circuits alternatifs, vous devez exprimer à la fois le courant et la tension de la même manière, c'est-à-dire à la fois en efficace, en crête, etc.
EXAMPLE
Déterminer le courant efficace ?
SOLUTION
Tout d'abord, déterminez la réactance capacitive.
Ensuite, appliquez la loi d'Ohm.
Diviseur de tension capacitif
Dans les circuits alternatifs, les condensateurs peuvent être utilisés dans des applications nécessitant un diviseur de tension. (Certains circuits oscillateurs utilisent cette méthode pour prélever une fraction de la sortie.)
Un diviseur de tension résistif est exprimé en termes de rapport de résistance, qui est un rapport d'oppositions. Vous pouvez penser au diviseur de tension capacitif en appliquant cette idée à partir d'un diviseur résistif, mais en utilisant la réactance à la place de la résistance. L'équation de la tension aux bornes d'un condensateur dans un diviseur de tension capacitif peut être écrite comme
où XCx est la réactance du condensateur Cx, XC(tot) est la réactance capacitive totale et Vx est la tension aux bornes du condensateur Cx.
EXAMPLE
Quelle est la tension aux bornes de C2 dans le circuit de la figure:
SOLUTION

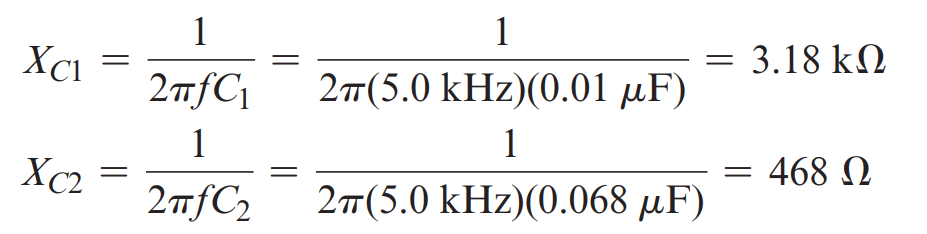

Tout d'abord, déterminez La réactance des condensateurs individuels et la réactance totale:
Vous pouvez obtenir le même résultat à partir de l'équation:
Puissance dans un condensateur
un condensateur chargé stocke l'énergie dans le champ électrique à l'intérieur du diélectrique. Un condensateur idéal ne dissipe pas d'énergie ; il ne le stocke que temporairement. Lorsqu'une tension alternative est appliquée à un condensateur, l'énergie est stockée par le condensateur pendant une partie du cycle de tension ; puis l'énergie stockée est renvoyée à la source pendant une autre partie du cycle. Idéalement, il n'y a pas de perte nette d'énergie. la courbe montre la puissance résultant d'un cycle de tension et de courant du condensateur.
Puissance instantanée (p) Le produit de v et i donne une puissance instantanée. Aux points où v ou i est nul, p est également nul. Lorsque v et i sont tous deux positifs, p est également positif. Lorsque v ou i est positif et que l'autre est négatif, p est négatif. Lorsque v et i sont tous deux négatifs, p est positif. Comme vous pouvez le voir, la puissance suit une courbe sinusoïdale. Des valeurs de puissance positives indiquent que l'énergie est stockée par le condensateur.
Des valeurs de puissance négatives indiquent que l'énergie est renvoyée du condensateur à la source. Notez que la puissance alterne à une fréquence deux fois supérieure à celle de la tension ou du courant, car l'énergie est alternativement stockée et renvoyée à la source.
Puissance réactive (Pr) La vitesse à laquelle un condensateur stocke ou renvoie de l'énergie est appelée sa puissance réactive. La puissance réactive est une quantité non nulle, car à tout instant, le condensateur prend en fait de l'énergie de la source ou lui renvoie de l'énergie.
La puissance réactive ne représente pas une perte d'énergie. Les formules suivantes s'appliquent :
L'unité de puissance réactive est le VAR (voltampère réactif).
