Correction les exercices théorème de superposition

correction exercice 03

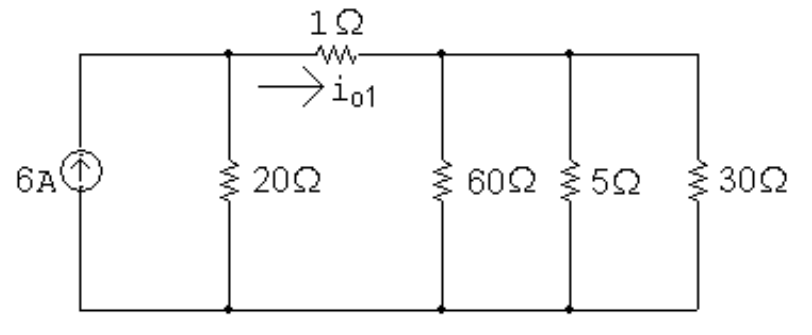

Dans ce circuit, nous avons trois sources. Tout d'abord, nous allons étudier le circuit avec une source de courant de 6 A. Le reste des sources sera supprimé en remplaçant la source de tension par un court-circuit et la source de courant par un circuit ouvert.

On va simplifier le circuit en ajoutant les résistances en parallèle

Ensuite, nous appliquons la méthode de division de courant pour calculer le courant io1

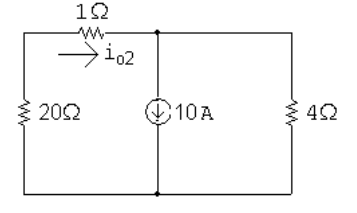

Nous allons passer à la deuxième source de courant dans le circuit et de la même manière nous éliminerons les autres sources. En même temps, nous simplifierons le circuit en ajoutant les résistances

Ensuite, nous appliquons la méthode de division de courant pour calculer le courant io2

Nous allons maintenant étudier le circuit avec la source de tension 75V

Nous avons dans le circuit la source de tension 75V en série avec la résistance 5Ω Nous appliquerons la méthode de commutation pour obtenir une source de courant de 15 Ampères en parallèle avec la résistance 5 puis nous ajouterons les résistances qui sont en parallèle 5Ω, 30Ω et 60Ω pour obtenir 4Ω

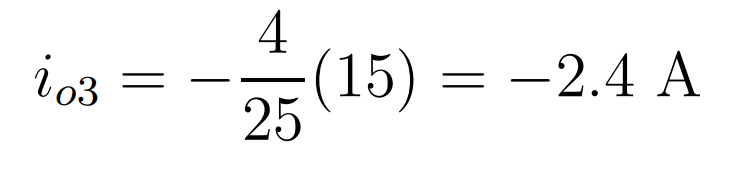

nous appliquons la méthode de division de courant pour calculer le courant io3

$ads={2}

Nous ajoutons les courants que nous avons obtenus pour obtenir le courant dans le circuit d'origine io
