Correction les exercices théorème de superposition
correction exercice 02
La méthode de superposition est basée sur le principe de l'analyse du circuit électrique avec une seule source, donc dans notre cas nous allons supprimer deux sources du circuit et en laisser une et analyser le circuit résultant,
Dans le premier cas, nous laisserons la source 240 volts et remplacerons la source de courant par un circuit ouvert et la source de tension par un court-circuit

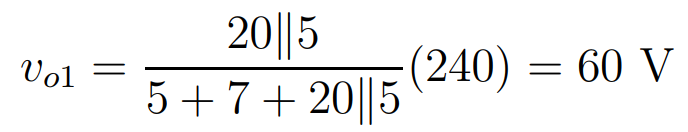

On calcule la tension vo1 entre les deux pinces de résistance 20 ohm en appliquant la loi d'Ohm

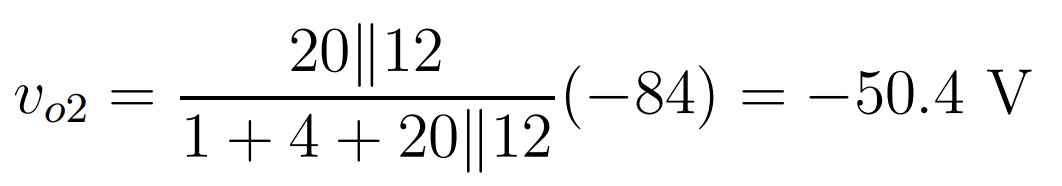

Dans la deuxième étape nous garderons la source de tension 84V
Dans le troisième cas, nous analyserons le circuit avec la source de courant 16 A et calculerons la valeur de vo3 en utilisant la méthode de tension des nœuds
Nous ajoutons les trois résultats pour obtenir la valeur de la tension vo dans le circuit d'origine
