Correction les exercices théorème de superposition

correction exercice 01

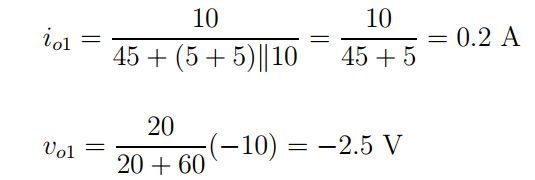

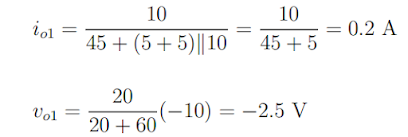

Dans la première étape, nous supprimerons la source de courant 2 A et la remplacerons par un circuit ouvert comme nous l'avons appris dans la leçon, et nous obtiendrons ainsi le nouveau circuit électrique :

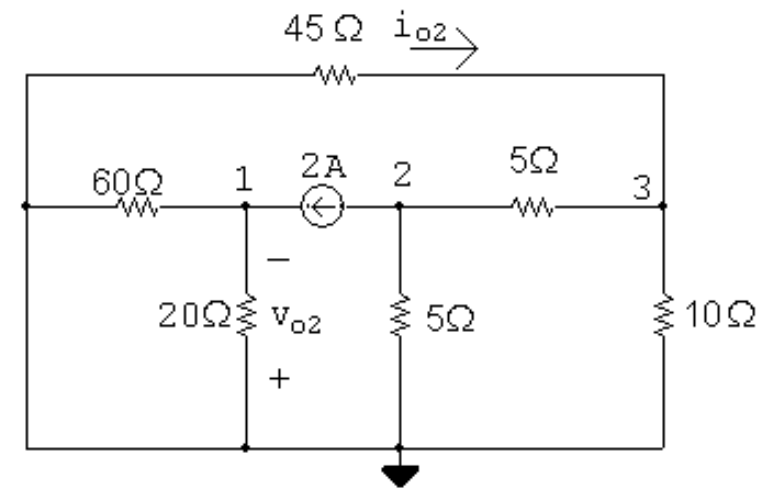

Dans la deuxième étape, nous allons supprimer la source de tension et la remplacer par un circuit fermé, et nous obtenons ainsi le nouveau circuit électrique :

Nous calculons la tension du nœuds v2 et v3   puis concluons io2 et vo2

Nous combinons les résultats que nous avons obtenus des deux circuits électriques pour obtenir le résultat final du circuit primaire
