réaliser un compteur/décompteur asynchrone bascule jk

 Afin de fabriquer le compteur/décompteur, il faut d'abord connaître la différence entre le compteur et le décompteur, et ensuite tout ce qu'il faut faire est de contrôler cette différence pour que l'on passe du compteur et le décompteur

$ads={1}

compteur asynchrone  bascule jk front montant

 Dans le cas des bascules JK front montant, on connecte la sortie Q de chaque bascule à l'entrée de l'horloge à la bascule suivante pour obtenir le compteur

Décompteur asynchrone bascule jk front montant

Dans le cas de Décompteur , on connecte la sortie Q de chaque bascule à l'entrée de l'horloge à la bascule suivante

Compteur/Décompteur

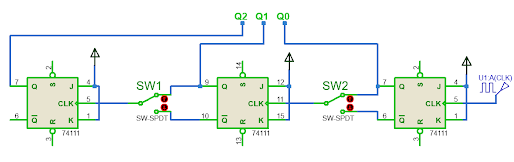

Maintenant, afin de réaliser le compteur, nous allons mettre le commutateur entre les bascules pour contrôler l'entrée de l'horloge.

Dans l'image ci-dessus, nous illustrons l'idée initiale de réaliser Compteur/Décompteur.

On va maintenant remplacer le commutateur par un circuit qui donne le même rôle, qui est le multiplexeur.

multiplexeur 2 à 1

Comment fonction MUX 2:1:

La fonction MUX 2:1 : est comme la fonction de commutateur avec deux positions de sorte que lorsque nous mettons l'état 0 à l'entrée de sélection A, la sortie y est associée à la première entrée I0, et lorsque nous définissons l'état 1, la sortie y est liée à la deuxième entrée I1:
