Réalisation des décompteurs asynchrones

Décompteur asynchrone

Quelle est la signification du mot asynchrone en électronique

Le terme asynchrone fait référence à des événements qui n'ont pas de relation temporelle fixe les uns avec les autres et, généralement, ne se produisent pas en même temps. Un décompteur asynchrone est un décompteur dans lequel les bascules (FF) à l'intérieur du décompteur ne changent pas d'état exactement au même moment car elles n'ont pas d'impulsion d'horloge commune.

Décompteur binaire asynchrone 2 bits ( Modulo 4 )

en cas d'utilisation Bascule JK ou D front montant

un décompteur 2 bits connecté pour un fonctionnement asynchrone. Notez que l'horloge (CLK) est appliquée à l'entrée d'horloge de la première bascule B0, qui est toujours le bit le moins significatif (LSB). La deuxième bascule, B1, est déclenchée par la sortie Q0 de B0. B0 change d'état au front montant de chaque impulsion d'horloge, mais B1 ne change que lorsqu'il est déclenché par une transition positive de la sortie Q0 de B0. En raison du temps de retard de propagation inhérent à une bascule, une transition de l'impulsion d'horloge d'entrée (CLK) et une transition de la sortie Q0 de B0 ne peuvent jamais se produire exactement au même moment. Par conséquent, les deux bascules ne sont jamais déclenchées simultanément, le fonctionnement du décompteur est donc asynchrone.

en cas d'utilisation Bascule JK  front descendant

Dans le cas du Bascule front descendant on connecter la sortie Q0 de premier Bascule à l'horloge de bascule suivante:

Décompteur binaire asynchrone 3 et 4 bits ( Modulo 8 et 16 )

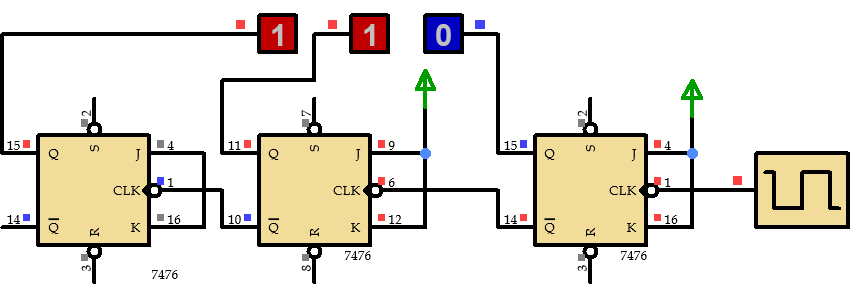

Tout ce que nous avons mentionné dans le cas de 2 bits s'applique à 3 bits et 4 bits, la seule différence est d'ajouter le Bascule et de lui donner l'alimentation d'horloge du bascule avant lui:

en cas d'utilisation Bascule JK ou D front montant

en cas d'utilisation Bascule JK  front descendant
