Exercice 01 :

Réaliser un décodeur 3 parmi 8 dont les sorties sont actives à l’état bas, Le décodeur possède une entrée de validation active à l’état bas .

1. Donner la table de vérité et les équations des sorties
2. Donner une réalisation possible

Solution 01 :

Tableau de vérité pour le décodeur 3:8

Determiner l'équations des sorties S₀, S₁, S₂, S₃, S₄, S₅, S₆ et S₇.
Mais au début, nous définirons l'invérse des équations car dans ce cas, nous choisirons le cas 0 et comme nous pouvons le voir dans la table de vérité, nous avons un seul 0 dans chaque sortie Ainsi, il sera facile de déduire les équations de sortie

Réalisation logigramme :

Exercice 02 :

Soit la fonction logique de trois variables définie par la table de vérité suivant :

Réaliser la fonction logique f à l’aide d’un décodeur à trois entrées d’adresse A, B et C et huit sorties active à l’état haut .

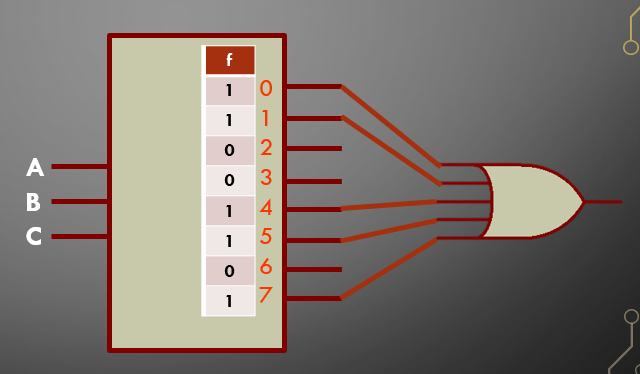

Solution 02 :
