Condensateur variable

Des condensateurs variables sont utilisés dans un circuit lorsqu'il est nécessaire d'ajuster la valeur de capacité manuellement ou automatiquement. Ces condensateurs sont généralement inférieurs à 300 pF mais sont disponibles dans des valeurs plus importantes pour des applications spécialisées. Le symbole schématique d'un condensateur variable est illustré à la figure :

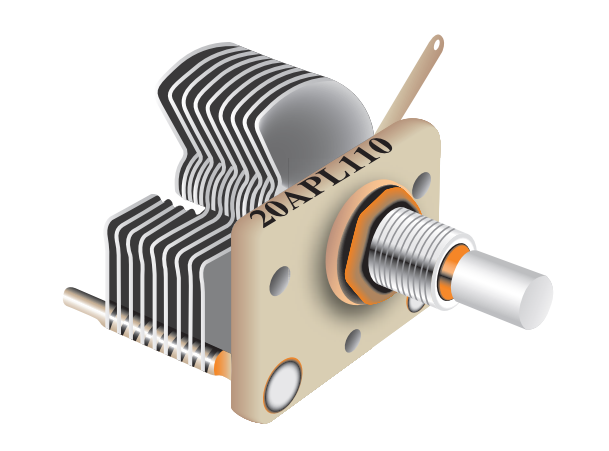

La figure  montre un condensateur variable avec une commande rotative dans lequel la capacité varie en augmentant ou en diminuant le chevauchement des plaques de condensateur

La figure sous-dessous montre un condensateur variable avec une commande rotative dans lequel la capacité varie en augmentant ou en diminuant le chevauchement des plaques de condensateur:

Les condensateurs réglables qui ont normalement des ajustements de type vis à fente et sont utilisés pour des ajustements très fins dans un circuit sont appelés trimmers. La céramique ou le mica est un diélectrique courant dans ces types de condensateurs, et la capacité est généralement modifiée en ajustant la séparation des plaques. Généralement, les condensateurs ajustables ont des valeurs inférieures à 100 pF. La Figure montre quelques périphériques typiques.

Le varactor est un dispositif à semi-conducteur qui présente une caractéristique de capacité qui varie en modifiant la tension à ses bornes. Cet appareil est généralement couvert en détail dans un cours sur les appareils électroniques.

Étiquetage des condensateurs

Les valeurs du condensateur sont indiquées sur le corps du condensateur soit par des étiquettes typographiques, soit par des codes de couleur. Les étiquettes typographiques se composent de lettres et de chiffres qui indiquent divers paramètres tels que la capacité, la tension nominale et la tolérance. Certains condensateurs ne portent pas de désignation d'unité pour la capacité. Dans ces cas, les unités sont impliquées par la valeur indiquée et sont reconnues par l'expérience. Par exemple, un condensateur céramique marqué .001 ou .01 a des unités de microfarads parce que des valeurs picofarad aussi petites ne sont pas disponibles. Comme autre exemple, un condensateur céramique étiqueté 50 ou 330 a des unités de picofarads parce que les unités microfarads qui sont normalement grandes ne sont pas disponibles dans ce type. Dans certains cas, une désignation à 3 chiffres est utilisée. Les deux premiers chiffres sont les deux premiers chiffres de la valeur de capacité. Le troisième chiffre est le nombre de zéros après le deuxième chiffre. Par exemple, 103 signifie 10 000 pF. Dans certains cas, les unités sont étiquetées pF ou mF; Parfois, l'unité microfarad est étiquetée MF ou MFD. Une tension nominale apparaît sur certains types de condensateurs avec WV ou WVDC et est omise sur d'autres. Lorsqu'elle est omise, la tension nominale peut être déterminée à partir des informations fournies par le fabricant. La tolérance du condensateur est généralement étiquetée en pourcentage, tel que {10 ,. Le coefficient de température est indiqué par un marquage parties par million. Ce type d'étiquette se compose d'un P ou N suivi d'un nombre. Par exemple, N750 signifie un coefficient de température négatif de 750 ppm / ° C, et P30 signifie un coefficient de température positif de 30 ppm / ° C. Une désignation NP0 signifie que les coefficients positifs et négatifs sont nuls; ainsi la capacité ne change pas avec la température. Certains types de condensateurs sont codés par couleur. Reportez-vous à l'annexe C pour obtenir des informations supplémentaires sur l'étiquetage des condensateurs et le code de couleur.
