décodeur BCD et décodeur d'un afficheur 7 segments



décodeur BCD

Décodeur BCD 7445 : décodeur 4 vers 10

symbole:

$ads={1}

table de vérité:

décodeur BCD d'afficheur 7 segments

afficheur 7 segments:

Des affichages à 7 segments peuvent être trouvés sur diverses pièces électroniques telles que les calculatrices et les montres à affichage numérique: les lettres (chiffres, bien que certains caractères soient utilisés pour l'affichage hexadécimal) sont écrites en activant ou désactivant les segments. Sept au nombre. Lorsque les sept parties sont allumées, le nombre 8 est obtenu

Afficheur septe segments anode commun :

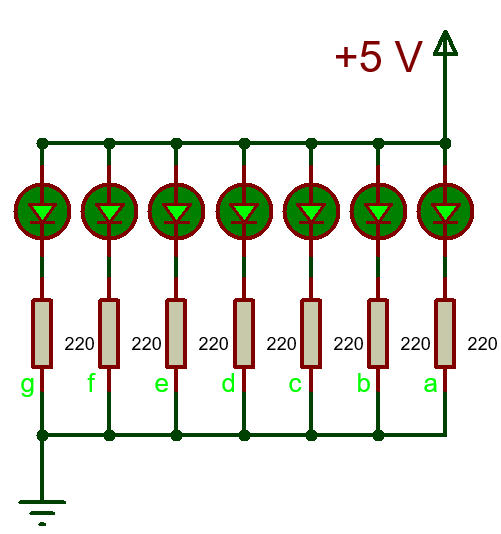

afficheur qui contient 7 LEDs reliés entre eux en bornes Anode (borne positif), chaque led il doit donne en borne cathode état 0 (0 V) afin l'alumer :

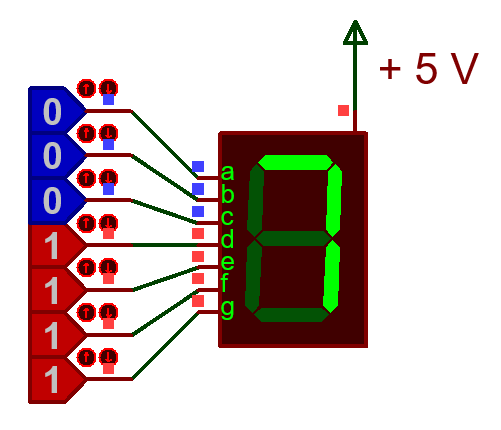

Affichage d'unbimbre 0 :

Affichage d'un nombre 1:

Affichage d'un nombre 2:

Affichage d'un nombre 3:

Affichage d'un nombre 4:

Affichage d'un nombre 5:

Affichage d'un nombre 6:

Affichage d'un nombre 7:

Affichage d'un nombre 8 :

Affichage d'un nombre 9 :

décodeur d'afficheur 7 segments  74ls47

74ls47 : décodeur BCD pour afficheur sept segment anode commun

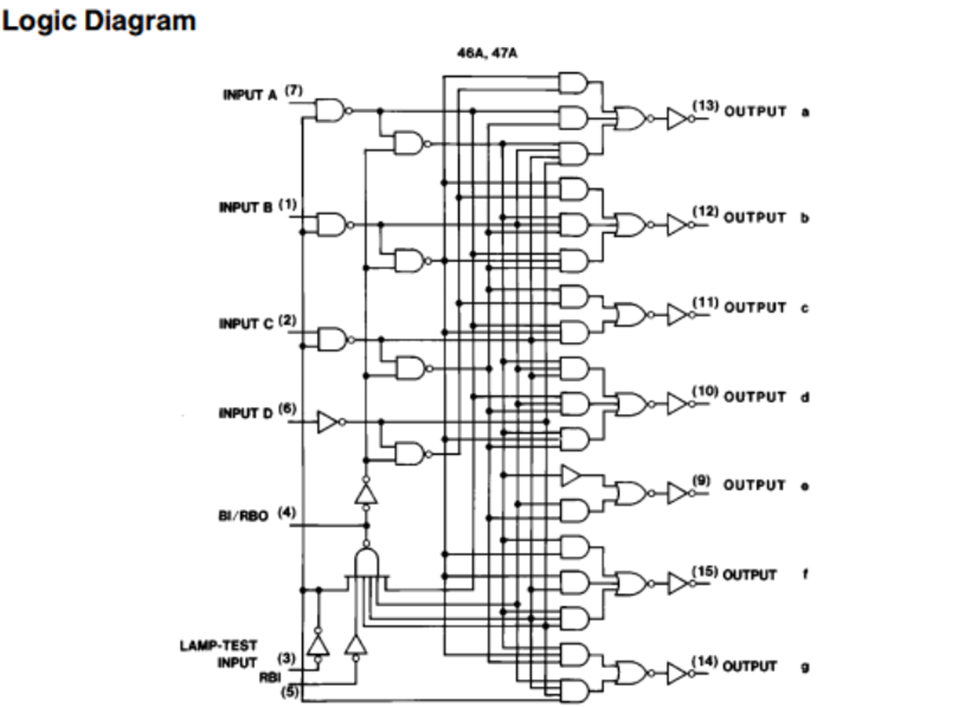

Logigramme de 74ls47 :

 $ads={2}

Afficheur septe segments cathode commun :

décodeur d'afficheur 7 segments  74ls48
