Démultiplexeur et Décodeur partie 02

Les circuits intégrées

Décodeur : 74LS138

Décodeur / démultiplexeur 1 à 8 avec les sorties inversés et trois d'entrées d'activation

$ads={1}

Symbole de circuit :

table de vérité :

schéma interne :

Décodeur : 74LS139

Double décodeur / démultiplexeur 1 à 4 : circuit contient deux décodeur de 1 à 4 sans des entrées communs :

Symbole de circuit :

table de vérité :

schéma interne :

Démultiplexeur : 74 155

Double décodeur / démultiplexeur 1 à 4 : 74155 contient deux démultiplexeurs de 1 à 4 avec les sorties inversés et une entrée de données à chaque démultiplexeur

Symbole de circuit :

table de vérité :

$ads={2}

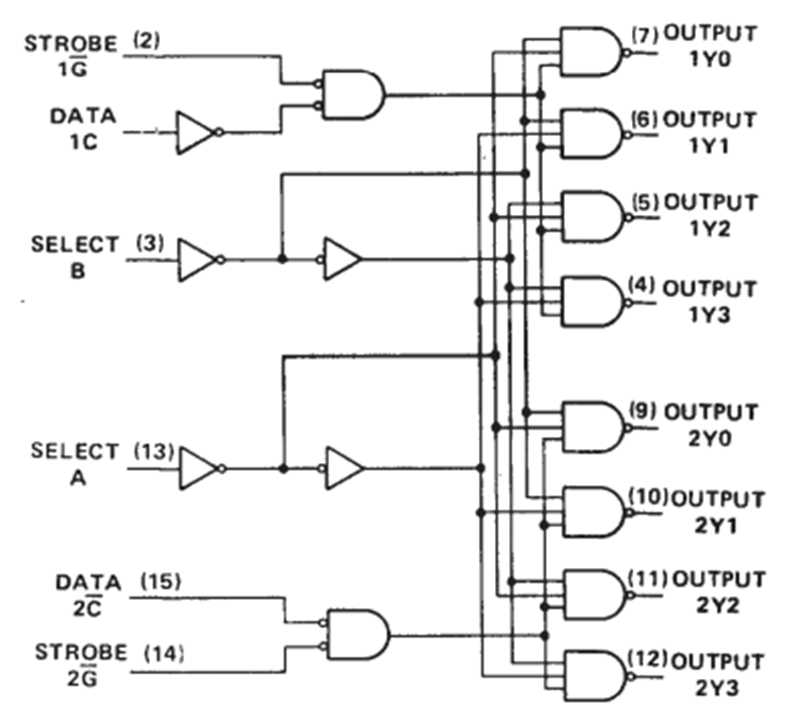

schéma interne :

Démultiplexeur : 74 154

 décodeur / démultiplexeur 4 à 16 : 74155 contient une seule démultiplexeurs de 4 à 16 avec les sorties inversés et deux  entrées d'activations inversés active en l'état 1
