loi de maille les exercices

loi de maille exercice 01

1. en utilisant la méthode du courant de maille calculez i₁ i₂ i₃ i₄ i₅ et i₆
2. montrer que la puissance totale dissipée est égale à la puissance totale développée.

loi de maille exercice 02

1. en utilisant la méthode du courant de maille calculez i_a i_b i_c i_d et i_e
2. Trouvez la puissance totale développée dans le circuit..

loi de maille exercice 03

1. en utilisant la méthode du courant de maille calculez i_a i_b et i_c
2. Répétez (1) si la polarité de la source 60V est renversé

loi de maille exercice 04

1. Utilisez la méthode du courant de maille pour trouver la puissance totale développée dans le circuit
2. Vérifiez votre réponse en montrant que la puissance totale développée est égale à la puissance totale dissipée

loi de maille exercice 05

1. Utilisez la méthode du courant de maille pour trouver i_o

loi de maille exercice 06

1. Utilisez la méthode du courant de maille pour trouver la puissance dissipée dans la résistance de 20 ohms

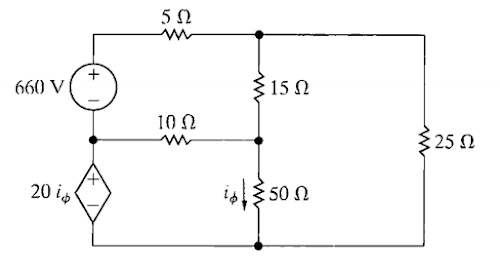

loi de maille exercice 07

1. Utilisez la méthode du courant de maille pour trouver la puissance fournie par la source de tension dépendante

loi de maille exercice 08

1. Utilisez la méthode du courant de maille pour trouver la puissance que la source de courant 4 A délivre au circuit
2. Trouvez la puissance totale fournie au circuit
3. Vérifiez vos calculs en montrant que la puissance totale développée dans le circuit est égale à la puissance totale dissipée

loi de maille exercice 09

1. Utilisez la méthode du courant de maille pour trouver la puissance totale dissipée dans le circuit

loi de maille exercice 10

La source de tension continue variable dans le circuit est ajustée de sorte que io soit nul.
1. Trouvez la valeur de V_dc
2. Vérifiez votre solution en montrant la puissance développé est égal à la puissance dissipée.
