les circuits résistifs : Les exercices
exercice 1
a) identifier les résistances connectées en série,
b) simplifier le circuit en remplaçant les résistances connectées en série par des résistances équivalentes.
c) identifier les résistances connectées en parallèle,
d) simplifier le circuit en remplaçant les résistances connectées en parallèle par des résistances équivalentes.
e) Trouvez la résistance équivalente vue par la source dans
chacun des circuits
a) identifier les résistances connectées en série,
b) simplifier le circuit en remplaçant les résistances connectées en série par des résistances équivalentes.
c) identifier les résistances connectées en parallèle,
d) simplifier le circuit en remplaçant les résistances connectées en parallèle par des résistances équivalentes.
e) Trouvez la résistance équivalente vue par la source dans
chacun des circuits
exercice 2

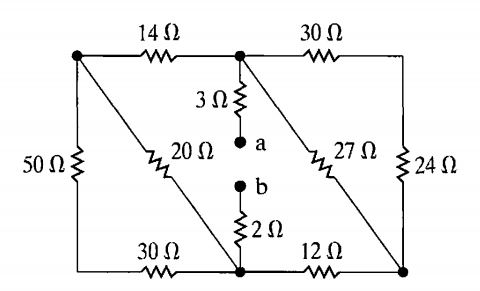

Trouver la résistance équivalente Rab pour chacun des circuits:
Trouver la résistance équivalente Rab pour chacun des circuits:
exercice 3
a) Dans les circuits, trouver la résistance équivalente Rab
b) Pour chaque circuit, trouver la puissance délivrée par le
la source.
a) Dans les circuits, trouver la résistance équivalente Rab
b) Pour chaque circuit, trouver la puissance délivrée par le
la source.
exercice 4
Trouvez ia et ig dans le circuit:
Trouvez ia et ig dans le circuit:
exercice 5
calculer ig et la puissance dissipée dans la résistance de 30 Ohms.
calculer ig et la puissance dissipée dans la résistance de 30 Ohms.
