EXERCICE 5:
Les courants ia et ib dans le circuit de la figure P2.26 sont 4 A et -2 A, respectivement.a) Trouvez ig,
b) Trouvez la puissance dissipée dans chaque résistance.
c) Trouvez vg.
d) Montrer que la puissance délivrée par la source de courant est égale à la puissance absorbée par tous les d'autres éléments.
SOLUTION:
a) Trouvez ig,
Tout d'abord, nous rappelons la loi de collecte des tensions de deux éléments électriques connectés en série:
Dans le premier cas, si les deux éléments ont la même polarité, Nous ajoutons deux valeurs de tensions
Dans la deuxième cas, si les deux éléments ont la polarité de tension inversés, Dans ce cas, nous soustrayons la valeur de tension comme indiqué dans l'image
Dans la première question, on nous a demandé de calculer la valeur de ig, mais nous ne pouvons pas la calculer directement. Pour cela, nous allons commencer par calculer quelques valeurs de tensions et de courants pour pouvoir enfin calculer ig
Nous allons d'abord calculer la valeur branche ad.Tout d'abord, nous rappelons la loi de collecte des tensions de deux éléments électriques connectés en série:
Dans le premier cas, si les deux éléments ont la même polarité, Nous ajoutons deux valeurs de tensions
Dans la deuxième cas, si les deux éléments ont la polarité de tension inversés, Dans ce cas, nous soustrayons la valeur de tension comme indiqué dans l'image
Dans la première question, on nous a demandé de calculer la valeur de ig, mais nous ne pouvons pas la calculer directement. Pour cela, nous allons commencer par calculer quelques valeurs de tensions et de courants pour pouvoir enfin calculer ig
en branche ad:
La source de tension et la résistance sont connectées en séries et ont la même polarité Alors Nous appliquerons donc la loi ci-dessus.
Dans les données d'exercice, nous avons la valeur de ib :
ib=-2 A
Nous pouvons donc calculer la valeur du vac
Après avoir calculé le vac, on peut calculer la tension de la branche cd en appliquant la loi de Kirchhoff sur la boucle extérieure du circuit:
Nous appliquons la loi d'Ohm à la branche ac pour calculer le courant ie. Ensuite, nous concluons ic
Maintenant, nous pouvons calculer le courant ig en appliquant la loi de Kirchhoff de courant:
c) Trouvez vg.
b) Trouvez la puissance dissipée dans chaque résistance.

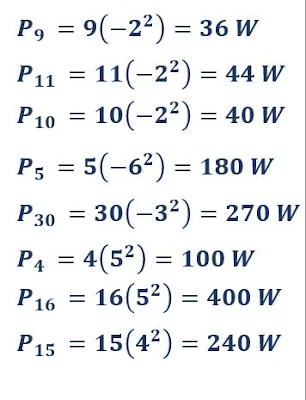

Nous appliquons l'équation P=Ri2
d) Montrer que la puissance délivrée par la source de courant est égale à la puissance absorbée par tous les d'autres éléments.
