Lois de Kirchhoff
La
somme algébrique des différences de potentiel le long d’un circuit fermé est
nulle
∑
du chutes de tension = ∑ montées de tension
Pour utiliser la loi de tension de Kirchhoff, il faut attribuer un signe algébrique (direction de référence) à chaque tension de la boucle. Lorsque nous traçons un chemin fermé, une tension apparaîtra soit comme une augmentation ou une baisse de la direction de traçage. L'attribution d'un signe positif à une augmentation de tension nécessite l'attribution d'un signe négatif à une chute de tension. Inversement, donner un signe négatif à une augmentation de tension nécessite de donner un signe positif à une chute de tension.

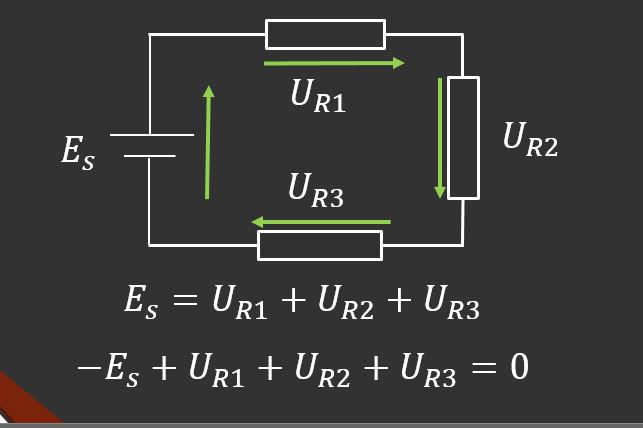

Nous appliquons maintenant la loi de tension de Kirchhoff au circuit illustré
Nous choisissons de tracer le chemin fermé dans le sens des aiguilles d'une montre, en attribuant un signe algébrique positif aux chutes de tension.
